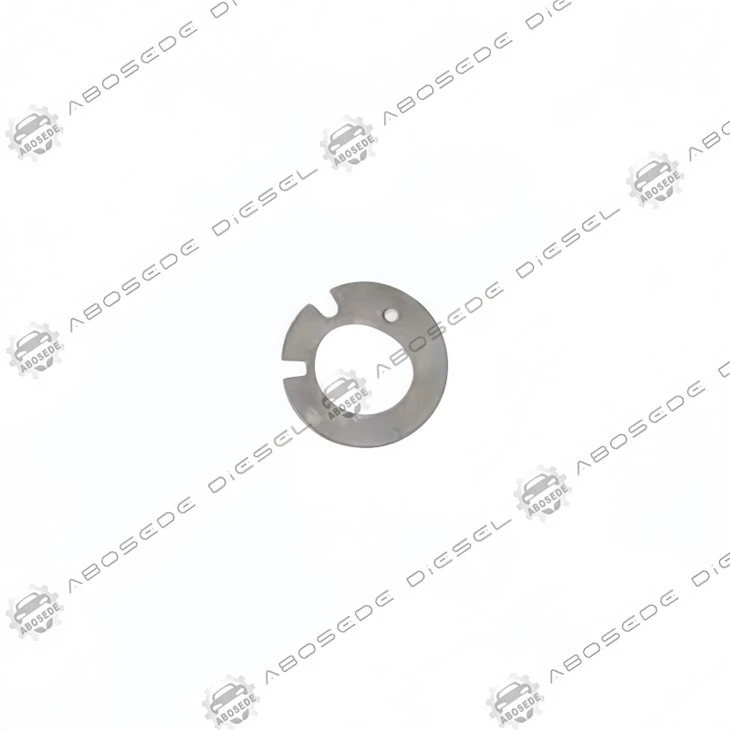

Tesnilo krmilnega ventila CAT C12 – nosilni-vmesnik z vgrajenim omejevalnikom zmečkanja|1,30 mm Nazivna višina



Znotraj arhitekture Caterpillar C12 MEUI (mehansko aktiviran elektronsko krmiljen enotski injektor) tesnilo kontrolnega ventila ni niti tesnilo niti omejevalnik pretoka v običajnem smislu. Služi kot anosilni-distančnikkaterega primarna funkcija je prevesti navor zadrževalnega vijaka v natančno vpenjalno silo, ki vzpostavi delovno zračnost krmilnega ventila. Ta razmik-običajno 0,08–0,12 mm med loputo ventila in notranjo stranjo tesnila-določa "mrtvi pas" na začetku sprožitve solenoida. Izračuni časa vbrizga ECM predpostavljajo določeno trajanje mrtvega pasu; tesnilo, ki se je stanjšalo, zmanjša to zračnost, zaradi česar se ventil odzove prej, kot je bilo pričakovano, kar učinkovito pospeši čas vbrizgavanja za do 2 stopinji pri 2.100 RPM. Ta napredek zviša-najvišji tlak v valju in lahko sproži zmanjšanje moči motorja v-vozilih, opremljenih z ADEM.

Naš izdelek je natančno{0}}oblikovano tesnilo krmilnega ventila, zasnovano za obnovitev tovarniške geometrije zračnosti C12, izdelano izz ogljikovimi-vlakni-ojačan poliamid-imidki ohranja svoje nosilne-karakteristike skozi toplotni cikel motorja. To tesnilo zagotavlja natančen fizični razmik, ki je potreben za ohranjanje dovoda goriva C12 znotraj prilagodljivega učnega okna ECM.



To tesnilo je dimenzijsko preverjeno za vse aplikacije C12 v naslednjih serijskih predponah motorja in delovnih okoljih:

Predpona motorja	Primarni tip stroja	Guverner/hitrostna karakteristika
9KS, 9KX	Tovornjaki razreda 8 (vlačilec-prikolica)	Spremenljiva-hitrost, največ 2100 vrt./min
2KS, 2KZ	345 bagrov / gozdarstvo	Visoka-kompenzacija prostega teka je aktivna
3CS, 4AR	Nakladalci na kolesih (serija 980)	Zaznavanje-obremenitve s padcem
5KZ, 6NZ	Pomorski krmni-pogon/pomožni	Konstantna-hitrost 1800 RPM
7CZ, 8PN	Industrijske črpalke / kompresorji	Fiksna-hitrost 1500/1800 RPM

Opomba o posebni dimenziji:Tesnilo C12 je mogoče prepoznati poZunanji premer 34,5 mm, a Sredinska odprtina 4,95 mm, in nominalno1,30 mm nestisnjene debeline. Te meritve ga razlikujejo od različic C10 (32,8 mm/4,88 mm/1,20 mm) in C13 (37,8 mm/4,95 mm/1,25 mm). Večja debelina C12 zagotavlja dodaten material za absorpcijo večjih obremenitev sponk (2,2 N·m v primerjavi z 1,8 N·m), ki jih zahteva njegov večji zadrževalni vijak.



Za C12 je funkcionalna zmogljivost tesnila najbolje izražena z razmerjem med zračnostjo ventila in odzivno napetostjo solenoida. Naslednji podatki predstavljajo rezultate-preskusa pri 22 MPa sprožilnega tlaka:

Parameter	Tovarniška specifikacija	Izven--pogoja specifikacij
Delovna zračnost krmilnega ventila	0,10 mm ±0,02 mm	< 0.06mm = timing advanced > 2°
Obremenitev vpenjanja pri navoru 2,2 N·m	2,100 N ±5%	< 1,800 N = clearance increase
Ohranjanje debeline (po 100 ciklih)	>99,5 % originala	< 98% indicates material fatigue
Rast notranjega premera (pod obremenitvijo)	< 0.02mm	>0,04 mm=odstopanje pretoka
Dielektrična trdnost (izolacijska lastnost)	>15 kV/mm	N/A (preverjanje kakovosti)

Grafična abstrakcija – zemljevid »Clearance{0}}Timing«:
Vizualizirajte dvo{0}}osni graf: X-os predstavlja zračnost ventila (0,06–0,14 mm), Y-os predstavlja napredovanje časa vbrizga (0–4 stopinje). Zemljevid ECM je umerjen za razmik 0,10 mm, kar povzroči ničelni časovni odmik. Ko se zračnost zmanjšuje (tanjšanje tesnila), čas napreduje linearno-zmanjšanje za 0,04 mm povzroči napredek za približno 2 stopinji, pri čemer se proces zgorevanja premakne bližje TDC in poveča izpust NOx. Naše tesnilo obnovi zračnost 0,10 mm in vrne delovno točko v stanje ničelnega-odmika ECM.



Večja obremenitev objemke C12 zahteva material, ki je odporen tako proti lezenju kot krhkemu lomu. Naš poliamid-imidni kompozit, ojačan z ogljikovimi-vlakni-, ponuja:

Visoka tlačna trdnost:Meja tečenja 180 MPa, kar zagotavlja varnostno rezervo 3× nad dejansko obremenitvijo sponke (2100 N na 9,5 cm² ≈ 22 MPa). To zagotavlja ničelno plastično deformacijo v normalnih delovnih pogojih.

Nizek koeficient trenja:0,08 glede na jeklo-znatno nižje od 0,35, značilnega za kompozite iz vlaken. To omogoča, da se tesnilo "samo-centrira" med uporabo navora, kar zmanjša tveganje neusklajenosti, ki lahko povzroči neenakomerno zmečkanino.

Kemična odpornost:Ne vpliva na dizelsko gorivo, motorno olje ali goriva z visoko-žveplom, ki jih še vedno najdemo na nekaterih izvoznih trgih.

Vizualna inovacija – indikatorska pika:
Vsako tesnilo ima majhnodvignjena pika(0,3 mm višine) na zgornji strani. Po pravilni namestitvi navora je ta pika stisnjena na natančno 0,10 mm preostale višine-, kar ustreza načrtovani delovni razdalji. Tehniki lahko to preostalo višino izmerijo z merilnikom globine, da preverijo pravilno namestitev, ne da bi odstranili tesnilo.



Ker je funkcija tesnila nosilna-obremenitev, je preverjanje nastale zračnosti pomembnejše od same vrednosti navora:

1. korak – Priprava površine:Očistite sedež telesa ventila s krpo,-ki ne pušča vlaken, in izopropilnim alkoholom. Morebitni odpadki bodo umetno povečali višino sklada.

2. korak – namestitev tesnila:Postavite tesnilo tako, da je dvignjena pika obrnjena GOR (proti zadrževalnemu vijaku). Pika služi kot indikator razdalje in kot vizualna potrditev pravilne usmeritve.

Korak 3 – Uporaba navora:Zategnite zadrževalni vijak na2.2 N·mv enem tekočem gibu. Ne uporabljajte metode navora-kota-sornik C12 ni navor--popustljiv.

4. korak – preverjanje dovoljenja:Z globinskim mikrometrom izmerite višino dvignjene pike. Če meri 0,10–0,12 mm, je razdalja pravilna. Če meri < 0,08 mm, je tesnilo preveč-napeto in ga je treba zamenjati.



V1: Moj C12 proizvaja črn dim pri velikem pospeševanju, vendar deluje čisto. ECM prikazuje običajne nastavitve goriva. Je lahko težava v tesnilu?
ja Tesnilo, ki je obrabljeno (pod 1,24 mm), zmanjša delovno zračnost in pospeši čas pod obremenitvijo. ECM nima senzorja za mehanski odmik, zato tega ne more zaznati ali kompenzirati. Napreden čas povzroča prekomerno{4}}točenje goriva pri visokih obratih-, kar je vidno kot črn dim. Zamenjava tesnila obnovi zračnost 0,10 mm in odpravi dim.

V2: Kako ločim med okvaro tesnila in obrabljenim batom ventila?
Izvedite "odbojni test" tako, da na solenoid za 50 ms priključite 12 V in poslušate klik. Okvara tesnila povzroči dolgočasen, pridušen klik, ker bat udari v tesnilo namesto v kovinski omejevalnik. Težava z obrabo bata povzroči oster, kovinski klik. Če slišite zamolkel zvok, najprej zamenjajte tesnilo.

V3: V rudarskem okolju upravljamo s floto prekucnikov s pogonom C12. Kakšen je priporočen interval zamenjave?
Pri težkih-rudniških aplikacijah z veliko prahu in pogostimi cikli obremenitve priporočamo, da tesnilo zamenjate vsak1.200–1.500 urv sklopu storitve nastavitev zaklopk. Udarna obremenitev zaradi pogostih menjav plina pospeši obrabo PTFE materiala. Za avtocestna tovorna vozila se interval podaljša na 2500 ur.

V4: Ali lahko to tesnilo uporabim na C12, ki je bil predelan na sistem z dvojnim-gorivom (dizel/zemeljski plin)?
Da-dvojno-pretvorbe goriva zmanjšajo količino pilotnega dizelskega goriva, vendar ne spremenijo zahtev glede dviga krmilnega ventila. Vendar manjši pretok dizelskega goriva pomeni, da tesnilo deluje pri nižjih tlakih, kar lahko dejansko podaljša njegovo življenjsko dobo. Tesnilo ni potrebno spreminjati.

V5: Moje staro tesnilo ima kovinski obroč. Vaš izdelek ima drugačen{2}}prstan-ali je združljiv?
Nadgradili smo obroč proti-iztiskanju iz navadnega obroča iz nerjavečega jekla vvalovita izvedba iz nerjavečega jeklaki zagotavlja boljšo porazdelitev radialne obremenitve. OD in ID sta enaka, valovita zasnova pa dokazano zmanjša razpoke zaradi napetosti robov za 40 %. Je popolnoma združljiv z vsemi ohišji injektorjev C12.

V6: Zakaj je to tesnilo dražje od podobnih tesnil za C10?
Tesnilo C12 vključuje proti-ekstruzijski obroč iz nerjavečega jekla, ki ni prisoten v tesnilih C10. Obroč je natančno-vtisnjena komponenta, ki dodatno zaplete izdelavo, vendar je bistvena za višje delovne tlake C12. Dodani stroški odražajo inženiring, ki je potreben za preprečevanje napak pri iztiskanju pri 26 MPa.

---
