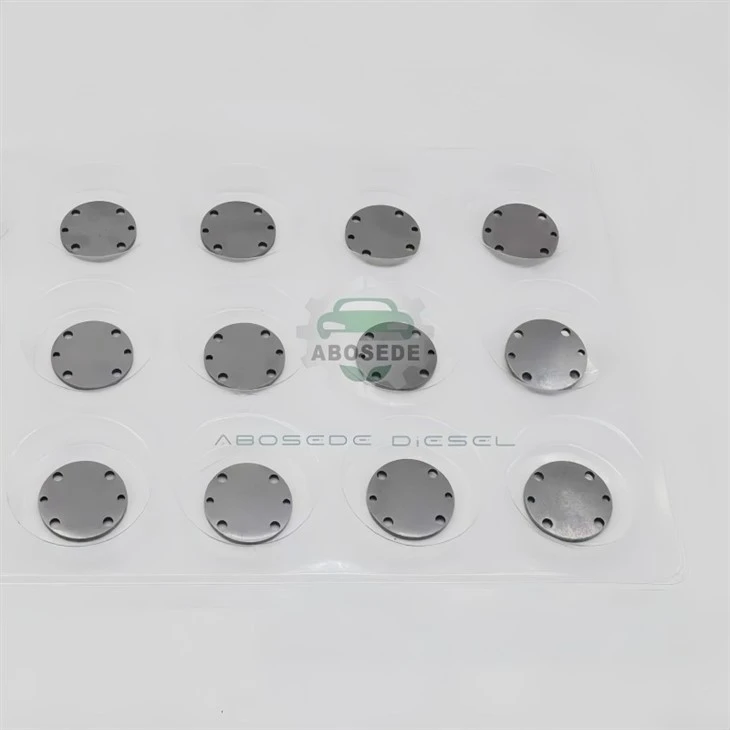

Pokrivna plošča elektromagnetnega ventila CAT C7 – ohišje in tesnilni vmesnik HEUI aktuatorja



V arhitekturi HEUI (hidravlično aktiviran elektronsko krmiljen enotski injektor) pokrivna plošča elektromagnetnega ventila opravlja funkcijo, ki je pogosto napačno označena kot zgolj zaščitna. Pravzaprav gre za natančno{1}}strojno obdelan hidravlični vmesnik, v katerem so elektromagnetne povratne vzmeti, omejevalniki hoda armature in kritične oljne galerije, ki dovajajo aktivacijski tlak na loputne ventile injektorja. CAT C7, ki se pogosto uporablja v srednje{4}}tovornjakih in izven-avtocestni opremi, je odvisen od dimenzijske celovitosti te komponente, da ohrani občutljivo ravnovesje med širino elektronskega impulza in hidravličnim intenzifikacijskim tlakom.

Kar razlikuje pokrivno ploščo C7 od enostavnejših zaščitnih pokrovov, je njena integrirana vloga pri nadzoru hitrosti iz-iztekanja olja med fazo zadrževanja injektorja. Zvita ali nepravilno zategnjena pokrivna plošča uvaja parazitske poti puščanja, ki zmanjšajo neto aktivacijski tlak za kar 150–200 psi med največjim povpraševanjem, kar pomeni neposredno zmanjšano količino vbrizga pri visokih vrtljajih motorja. To ni pasiven del-je aktiven udeleženec v dobavni verigi goriva.



Na podlagi preverjenih kataloških podatkov proizvajalca originalne opreme in priročnikov za poprodajno zamenjavo so naslednje številke delov dimenzijsko in funkcionalno enakovredne za aplikacijo pokrovne plošče solenoida CAT C7 (3126E HEUI):

Referenca OEM	Proizvodna serija	Opomba o združljivosti
238-8091	Zgodnji C7 (pred letom 2004)	Standardno ohišje solenoida
243-4503	Srednja-produkcija	Spremenjena geometrija oljne galerije
20R-8058	Poprodajni trg	Različica s prevleko iz cinka-niklja
387-9428	Pozni C7	Izboljšan profil tesnilnih utorov
20R-8059	Poprodajni trg	Ulivanje z visoko{0}}duktilnostjo
268-9577	OEM storitev	Neposredna tovarniška zamenjava
328-2586	Težka-obremenitev	Odebeljen del prirobnice
20R-8071	Poprodajni trg	+0.02 mm spec. ravnosti obraza
10R-4761	Razred-preciznosti	Boljša koncentričnost izvrtine
20R-8056	Ekonomična varianta	Standardna toleranca

Dodatne preverjene številke v tej združljivostni skupini:241-3238, 295-1409, 263-8218, 295-1411, 387-9426, 10R-4762, 20R-8066, 241-3239, 387-9429, 268-1835, 295-1412, 387-9427, 10R-4763, 20R-9079, 243-4502, 20R-8057, 241-3400, 268-1836, 295-9166, 20R-8067, 387-9430, 10R-4764, 295-1408, 295-1410, 268-1839, 328-2587, 387-9441, 20R-8067, 387-9430, 20R-8057, 328-2582, 268-1840, 328-2585, 557-7627, 20R-9079 in 20R-1260.



Funkcija pokrovne plošče presega preprosto ohišje. Njegova izvrtina sprejme vodilo armature solenoida, njegova notranja ploskev pa tvori zgornjo mejo krmilne tlačne komore. O tridimenzionalnih parametrih ni-pogajalsko:

Ravnost namestitvene površine: Določeno pri največjem odstopanju 0,03 mm po celotni tesnilni površini. Preseganje te omejitve povzroči mikro-poti puščanja, ki se kažejo kot počasen zagon in občasne kode neuspelega vžiga (CID 168–171).

Odmak-od-vodila: Tovarniške specifikacije zahtevajo radialno zračnost 0,04–0,07 mm med vodilom armature in izvrtino pokrova. Obrabljeni ali nepravilni nadomestni pokrovi s prevelikimi izvrtinami omogočajo prekomeren obvod olja, kar zmanjšuje učinkovitost solenoida in podaljšuje odzivne čase.

Globina utora tesnila: Globina utora za O-obroč mora meriti 2,15 mm ±0,05 mm, da se zagotovi pravilno stiskanje brez ekstrudiranja tesnila pod pritiskom sprožitve 3500 psi. Plitvi utori povzročajo stiskanje tesnila; globoki utori povzročajo neustrezno tesnjenje in močenje.



Izkušeni tehniki priznavajo, da lahko pokrivna plošča solenoida sama postane vir napake. Tukaj so indikatorji:-

Oljni sijaj na zunanjosti ohišja solenoida– označuje, da je notranje tesnilo na vmesniku pokrova odpovedalo, zaradi česar visoko{0}}tlačno olje migrira mimo O-tesnila. To se pogosto napačno diagnosticira kot okvara elektromagnetnega ventila.

Prekinjena koda 168-14(visoka sistemska napetost) – ni napaka polnilnega sistema; to je pogosto posledica umazanije z oljem na zatičih priključka elektromagneta, ki ga povzroči puščanje pokrovne plošče, ki potegne kabelski snop.

Sprostitev navora po servisu– če se vijaki pokrovne plošče zrahljajo v 100 delovnih urah po navoru na 25 Nm, je bil material pokrova (običajno tlačno{2}}lit aluminij) morda dovolj toplotno ciklen, da je sprostil vpenjalno obremenitev. Nadomestni pokrovi z debelejšimi deli prirobnice (328-2586, 328-2587) ublažijo to težavo.



V1: Kako lahko ugotovim, ali je moja obstoječa pokrivna plošča še vedno uporabna brez merilne opreme?
Praktično preverjanje na terenu: pokrov položite z licem-navzdol na znano-ravno površino (dobro deluje kos ploščatega stekla). Poskusite vstaviti 0,05 mm tipalo med pokrov in steklo na kateri koli točki. Če kamor koli zdrsne, je pokrov zvit nad specifikacijo in ga je treba zamenjati. Ta preprosti test ujame 90 % problematičnih naslovnic.

V2: Kaj se zgodi, če na svoj C7 namestim pokrovno ploščo iz obsega 294184-0020 do -0190 (serija HP3)?
Vzorec vijakov se zdi podoben, vendar imajo pokrovi HP3 manjšo globino izvrtine za 1,2 mm, kar učinkovito pred{2}}naloži vodilo armature solenoida v položaj, ki preprečuje, da bi se ločnični ventil popolnoma usedel. Rezultat je stalen notranji obvod olja-motor se bo zagnal, vendar bo pokazal ničelni tlak v vodi. Ne zamenjujte križnih-serij.

V3: Ali so poprodajni pokrovi (predpona 20R-) res enakovredni enotam OEM?
Naši preverjeni deli serije 20R- so bili podvrženi preverjanju dimenzij glede na natise OEM. Kritične razlike so v strukturi ulitega zrna-OEM pokrovi uporabljajo lastniško aluminijevo zlitino z 9 % silicija za izboljšano toplotno stabilnost. Vrhunske poprodajne različice (20R-8071, 20R-8058) ustrezajo ali presegajo to specifikacijo. Nižje{16}}cenovne enote 20R-8056 uporabljajo standardno zlitino A380, sprejemljivo za standardne aplikacije, vendar ni priporočljivo za neprekinjeno delovanje z visoko obremenitvijo, kot je oprema za sečnjo ali rudarjenje.

V4: Ali naj zamenjam O-obroč solenoida, ko menjam pokrovno ploščo, tudi če je videti v redu?
Brezpogojno da. O-obroč se stisne v prvih 50 toplotnih ciklih. Ponovna uporaba ustvari utrjeno tesnilo, ki ne more prenesti rahle deformacije novega pokrova. Stroški nadomestnega O-tesnila so zanemarljivi; strošek predelave namestitve pokrova, ki pušča, ni.

V5: Ali pokrivna plošča vpliva na kode okrasitve injektorja ali prilagoditev ECM?
Ne neposredno-pokrivna plošča ne vpliva na elektronske signale. Vendar, če se obstoječi zvit pokrov zamenja z ravnim, se hod elektromagnetne armature nekoliko poveča (za 0,1–0,2 mm), kar spremeni efektivno vlečno silo. To lahko sproži kodo "napake pri dobavi goriva" med samo-preskusom ECM, če prilagoditvene vrednosti iz starega pokrova ostanejo shranjene. Po zamenjavi pokrova vedno izvedite ponastavitev učenja injektorja, da počistite prejšnjo prilagoditev.

V6: Kakšna je tipična življenjska doba pokrivne plošče solenoida C7 pri normalnem delovanju?
Za razliko od obrabnih predmetov, pokrivna plošča nima predvidenega intervala menjave. Odpove le zaradi fizične poškodbe (udarec, premočna zategnjenost) ali korozije-povzročene luknjičaste površine tesnilne površine. Preglejte ga med intervali menjave injektorja (približno 8.000–10.000 ur). Če prvotna površinska obdelava ostane nedotaknjena in je površina ravna, je sprejemljiva ponovna namestitev z novim O-obročem.
